DB 캐시 탐색 메커니즘
Buffer Cache가 필요한 이유
디스크 I/O는 메모리 접근보다 수천~수만 배 느리다. DB가 매번 디스크에서 데이터를 읽어오면 성능이 나올 수가 없다. 그래서 자주 사용하는 데이터 블록을 메모리에 올려두고 재사용하는 게 Buffer Cache다.
Buffer Cache는 DB 성능의 핵심이다. 같은 데이터를 10번 읽어야 할 때, 매번 디스크에 가면 10번의 물리 I/O가 발생한다. Buffer Cache에 있으면 첫 번째만 디스크에서 읽고 나머지 9번은 메모리에서 읽는다.
Buffer Cache Hit → 메모리 접근 (수십 나노초)
Buffer Cache Miss → 디스크 I/O (수 밀리초) + 메모리에 캐싱
Buffer Cache의 위치
Buffer Cache는 DB 인스턴스의 공유 메모리 영역에 위치한다. Oracle에서는 SGA(System Global Area), MySQL InnoDB에서는 Buffer Pool이라고 부른다.
MySQL InnoDB 아키텍처 - Buffer Pool이 In-Memory Structures의 핵심 영역이다
모든 프로세스(세션)가 이 메모리 영역을 공유한다. 한 세션이 읽어온 블록을 다른 세션도 재사용할 수 있어서 효율적이다. 대신 공유 자원이므로 동시성 제어가 필요하다.
Buffer Cache 탐색 흐름
Direct Path I/O를 제외한 모든 블록 I/O는 Buffer Cache를 먼저 확인한다.
Buffer Cache 탐색 흐름 - Cache Hit 시 메모리에서, Miss 시 디스크에서 읽고 캐싱
인덱스 스캔을 예로 들면:
- 루트 블록 읽기 → Buffer Cache 확인
- 브랜치 블록 읽기 → Buffer Cache 확인
- 리프 블록 읽기 → Buffer Cache 확인
- 테이블 블록 읽기 → Buffer Cache 확인
Full Table Scan도 마찬가지다. 블록 단위로 Buffer Cache를 먼저 확인한다.
Hash 구조로 빠른 탐색
Buffer Cache에 수만~수십만 개의 블록이 올라와 있을 수 있다. 순차 탐색하면 너무 느리다. 그래서 Hash 구조로 관리한다.
Hash Bucket과 Hash Chain

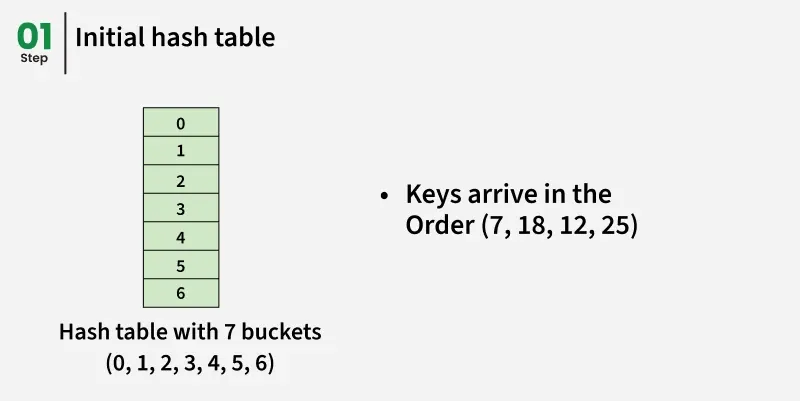

Hash Bucket과 Chain 구조 - Block 주소를 해싱하여 Bucket을 찾고, Chain을 따라 탐색
탐색 과정:
- **Block 주소(DBA)**를 Hash 함수에 입력
- Hash Bucket 번호 결정
- 해당 Bucket의 Hash Chain을 순차 탐색
- Buffer Header에서 원하는 블록 찾기
Hash Chain 내에서는 순차 탐색이지만, Chain 길이가 짧으면 빠르다. 잘 분산되도록 Hash Bucket 개수를 충분히 잡는 게 중요하다.
Buffer Header와 Buffer Block
Buffer Header는 버퍼 메타데이터를 담고 있다:
- Block 주소 (DBA: Data Block Address)
- 상태 정보 (Clean/Dirty, Pinned 등)
- Hash Chain 링크 (이전/다음 포인터)
- LRU Chain 링크
실제 데이터는 Buffer Block에 있고, Buffer Header가 이를 가리킨다.
LRU 알고리즘으로 교체 관리
Buffer Cache 공간은 제한되어 있다. 새 블록을 캐싱하려면 기존 블록을 내보내야 한다. 어떤 블록을 내보낼지 결정하는 게 LRU(Least Recently Used) 알고리즘이다.

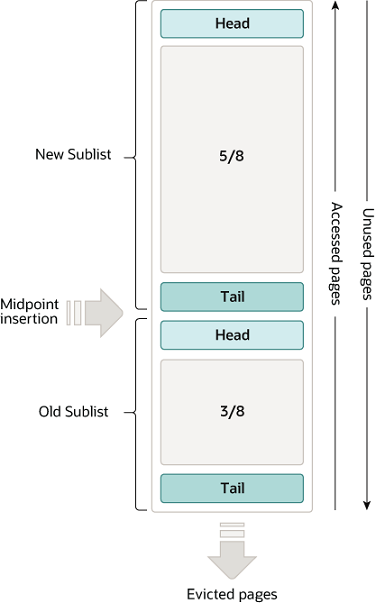

InnoDB Buffer Pool의 LRU List 구조 - New Sublist(Hot)와 Old Sublist로 나뉜다
Midpoint Insertion 전략
단순 LRU는 문제가 있다. Full Table Scan 한 번에 자주 사용하던 블록이 전부 밀려날 수 있다. 그래서 Midpoint Insertion 전략을 사용한다.
| 영역 | 위치 | 특징 |
|---|---|---|
| New Sublist (Young) | 리스트 Head | 자주 접근되는 Hot 블록 |
| Old Sublist | 리스트 Tail | 최근에 읽혔지만 아직 검증 안 된 블록 |
| Midpoint | 중간 지점 | 새 블록이 삽입되는 위치 |
새 블록은 Midpoint(Old Sublist의 Head)에 삽입된다. 이후 다시 접근되면 New Sublist로 승격한다. 한 번만 읽히고 버려지는 블록은 Old Sublist에서 빠르게 evict된다.
신규 블록 → Midpoint 삽입 → 재접근 시 Head로 이동
→ 미접근 시 Tail로 밀려나 evict
이 방식 덕분에 Full Scan이 Cache를 오염시키는 걸 막을 수 있다.
Dirty Buffer와 Checkpoint
Buffer Cache의 블록이 수정되면 Dirty Buffer가 된다. Dirty Buffer는 디스크의 원본과 내용이 다르다.
Buffer 상태
| 상태 | 설명 |
|---|---|
| Free | 비어있는 버퍼, 새 블록 캐싱에 사용 가능 |
| Clean | 디스크와 내용이 동일 |
| Dirty | 수정됨, 디스크에 기록 필요 |
| Pinned | 현재 사용 중, 교체 불가 |
Checkpoint와 DBWn
Dirty Buffer는 언젠가 디스크에 기록되어야 한다. 이 작업을 Checkpoint라고 하고, DBWn(Database Writer) 프로세스가 담당한다.
WAL과 Checkpoint - 변경사항을 먼저 로그에 기록하고, 나중에 디스크에 반영
WAL(Write-Ahead Logging) 덕분에 Dirty Buffer를 즉시 디스크에 쓰지 않아도 된다. Commit 시점에 Redo Log만 기록하면 복구가 가능하므로 durability가 보장된다.
동시성 제어: Latch와 Buffer Lock
Buffer Cache는 공유 자원이다. 여러 프로세스가 동시에 접근하면 데이터 정합성이 깨질 수 있다. 이를 방지하기 위한 동기화 메커니즘이 필요하다.
Cache Buffer Chain Latch
Hash Chain을 탐색하거나 수정할 때 Latch를 획득해야 한다.

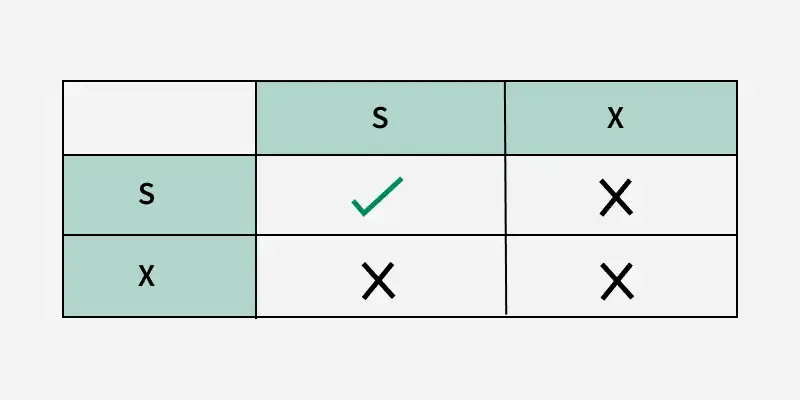

Latch/Lock 호환성 매트릭스 - Shared Lock은 동시 접근 가능, Exclusive Lock은 단독 점유
Latch는 아주 짧은 시간만 점유하는 가벼운 락이다. 하지만 Hot Block(자주 접근되는 블록)이 있으면 해당 Hash Chain의 Latch 경합이 심해질 수 있다.
Buffer Lock (Buffer Pin)
실제 Buffer Block을 읽거나 수정할 때는 Buffer Lock을 사용한다.
| Lock 모드 | 용도 |
|---|---|
| Shared | 읽기 작업, 여러 프로세스 동시 가능 |
| Exclusive | 쓰기 작업, 단독 점유 |
Latch는 Hash Chain 탐색용, Buffer Lock은 실제 Block 접근용으로 역할이 다르다.
Buffer Cache 튜닝
Cache Hit Ratio
Buffer Cache 효율을 측정하는 대표 지표가 Cache Hit Ratio다.
-- Oracle
SELECT 1 - (physical_reads / (db_block_gets + consistent_gets)) AS hit_ratio
FROM v$buffer_pool_statistics;
-- MySQL
SHOW GLOBAL STATUS LIKE 'Innodb_buffer_pool_read%';
일반적으로 95% 이상의 Hit Ratio를 목표로 한다. 낮다면:
- Buffer Cache 크기 증가 검토
- 비효율적인 Full Scan 쿼리 점검
- Hot Block 분산 필요 여부 확인
크기 설정
| DB | 파라미터 | 권장값 |
|---|---|---|
| Oracle | DB_CACHE_SIZE |
가용 메모리의 40-70% |
| MySQL | innodb_buffer_pool_size |
전용 서버 시 80% |
너무 크게 잡으면 OS나 다른 프로세스가 메모리 부족으로 paging을 일으킬 수 있다.
Multiple Buffer Pool
대용량 시스템에서는 Buffer Pool을 여러 개로 분리해서 Latch 경합을 줄인다.
-- MySQL: Buffer Pool Instance 개수 설정
innodb_buffer_pool_instances = 8
Instance마다 별도의 LRU List와 Latch를 가지므로 동시성이 향상된다.
정리
Buffer Cache는 디스크 I/O를 줄여 DB 성능을 높이는 핵심 구조다.
- Hash 구조로 빠른 탐색 (O(1) + Chain 길이)
- LRU + Midpoint Insertion으로 효율적인 교체
- Latch와 Buffer Lock으로 동시성 제어
- Dirty Buffer는 Checkpoint 시 디스크에 기록
- Hit Ratio 95% 이상을 목표로 튜닝
